面板介紹

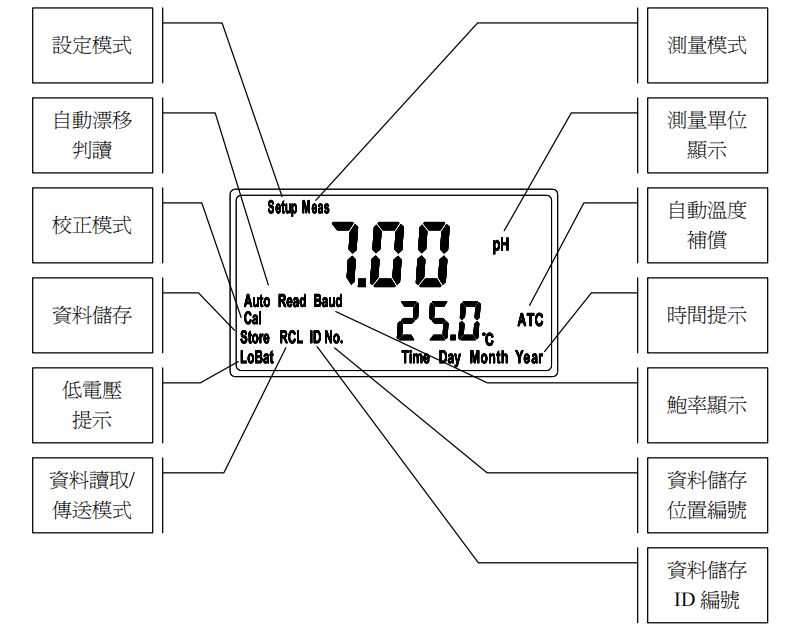

1 顯示幕說明：

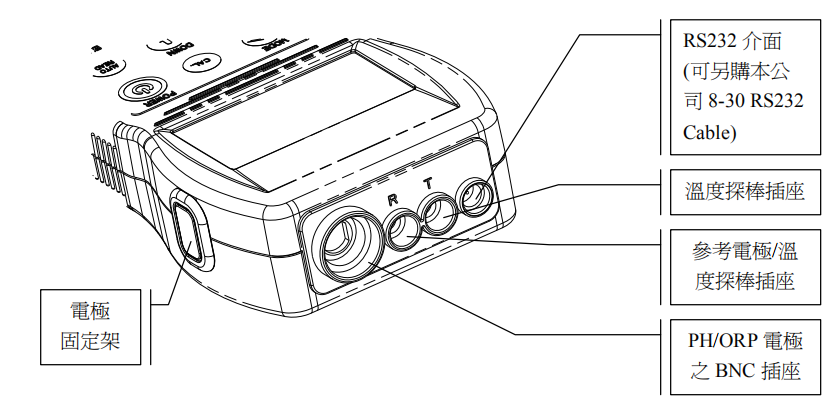

2 插座說明：

3 按鍵說明：

Power:TS-130電源開關，案一下 POWER 鍵開啟儀器，再按一下關機。

若開機按著 POWER 鍵不放，可觀看螢幕顯示儀器型號及版本(可做為電池沒電或未接電源之判定)。

使用者可自行設定自動關機時間，若於任何模式下未做任何操作將會自動關機。

Mode:pH、ORP、ION(TS-130 only)功能切換鍵，於其它模式按此鍵均可回到測量模式。

Cal:啟動校正程序及 Buffer Type 選擇切換鍵。

Autoread:啟動自動漂移判讀鍵，可以鎖住(HOLD)測值，按一次啟動此功能，再按取消。

Up:向上或向左鍵，數值由低至高遞增、速度由慢至快遞增。

Down:向下或向右鍵，數值由高至低遞減，速度由慢至快遞增。

Enter:輸入、確定、執行、即時測量值經由 RS232 介面傳送。

Recall:手動資料讀取 (TS-110/130 only)。

Store:手動資料儲存 (TS-110/130 only)。

註：本公司保有修改手冊圖示顯示及內容之權益，一切以實際機器顯示為主。

操作

1 測量

按著 POWER 鍵開啟儀器，即自動進入最後操作之測量模式，開始量測。若開機時按著 POWER 鍵不放，可觀看螢幕顯示儀器型號及版本(可做為電池沒電或未接電源之判定)。使用者可自行設定自動關機時間，若於任何模式下未做任何操作時會自動關機。

1.1 量測功能切換

按 MODE 鍵切換量測模式為 pH 或 ORP 或 ION(TS-130 only，可選擇ppm 和 mg/l 兩種單位)。

按 ENTER 鍵+MODE 鍵可做解析度切換(TS-110/130 only)。

1.2 TS-130溫度補償

1. ATC：連接溫度探棒作自動溫度補償，溫度探棒 NTC30K 或 PT-1K自動確認，於參數設定模式下可做±5℃溫度差異修正。

2. MTC：未接溫度探棒時，儀器預設為手動溫度補償，可利用上鍵或下鍵更改溫度值。同時按上下鍵可恢復至預設值 25.0℃。

1.3 Auto Read 自動漂移判讀

測量模式下，按 AUTO READ 鍵啟動，此時螢幕測值將被鎖住(HOLD)，需按 ENTER 鍵進行測值讀取，待讀值穩定後自動鎖住(HOLD)測值；若欲解除此模式，隨時按 AUTO READ 鍵或 MODE 鍵解除自動漂移判讀。

原廠參數預設值：

自動關機，AUTO

溫度補償，ATC、0.0℃

儲存資料覆蓋，AUTO

通訊設定，ASCII、non、4800

系統時間，2011、01:01、00:06(年、月日、時間)

參數設定模式

1 參數設定模式

於關機模式下按住 MODE 鍵不放，再按 POWER 鍵顯示型號後，放開POWER 鍵，待螢幕進入參數設定模式後，再放開 MODE 鍵。利用上下鍵選擇選單，進行設定，如設定完畢按 MODE 鍵可隨時返回測量模式。

2 自動關機設定

TS-130自動關機設定畫面，可由使用者自行設定修改是否開啟自動關機功能，系統並可設定自動關機時間。自動關機時間設定範圍為最短 10 分鐘至最長 23 小時 59 分鐘。

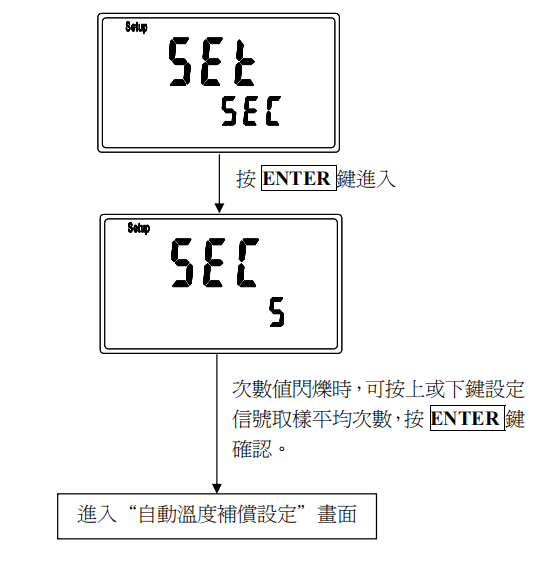

3.讀值信號取樣平均(Digital Filter)

進入到讀值信號取樣平均(Digital Filter)畫面，使用者可依所需，設定讀值信號取樣平均次數，以提高測值之穩定顯示。

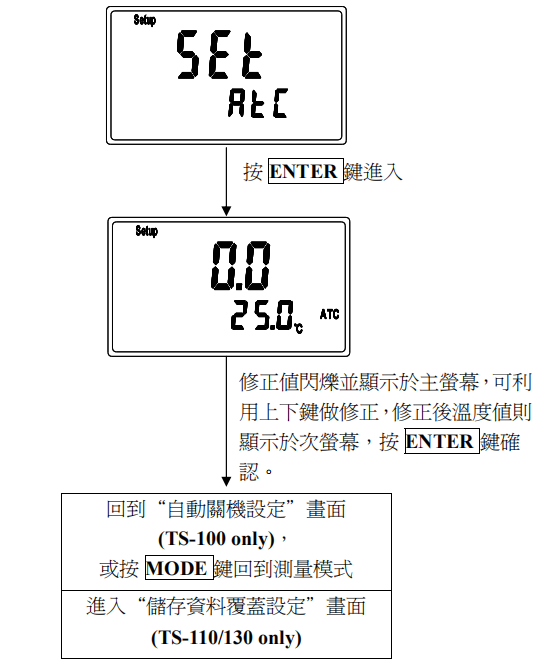

4 自動溫度補償設定

TS-130自動溫度補償畫面，若有連接溫度探棒做 ATC 溫度補償時，可利用上鍵或下鍵做±5℃溫度差異修正，亦可同時按上下鍵則可將修正溫度歸零。

註：非 ATC 模式，無法進入溫度修正畫面。

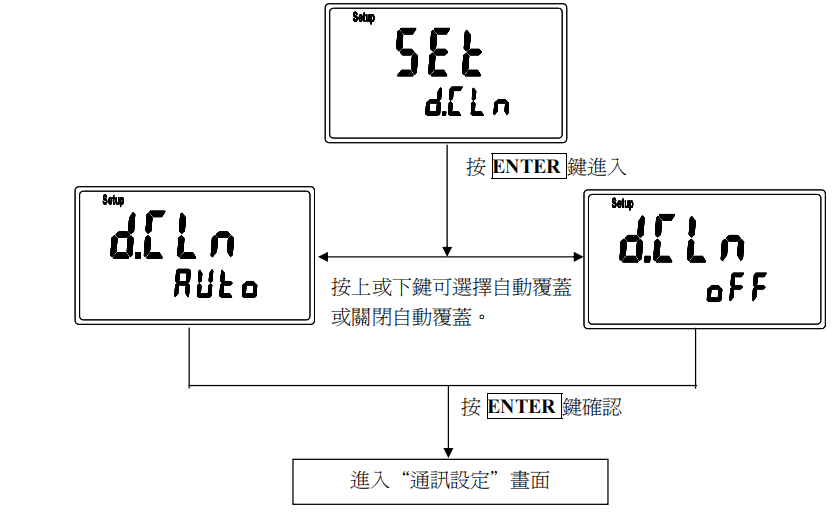

5 儲存資料覆蓋設定(TS-110/130 only)

儲存資料覆蓋設定畫面使用者可自行設定是否開啟此功能。AUTO 表示開啟儲存資料溢滿時會自動覆蓋先前資料，亦可選擇 OFF 關閉此功能。

6 通訊設定(TS-110/130 only)

通訊設定畫面，使用者可依通訊需要依下表自行設定傳輸模式(ASCII、RTU)、同位校驗(non、odd、even)及傳輸鮑率(1200、2400、4800、9600)。

註：1.因為傳輸格式不同，兩種通訊方式之單向傳送到電腦或印表機及雙向Modbus 協定傳輸不可同時操作。

2.Modbus 無 1200 傳輸鮑率選項。

7 系統時間設定(TS-110/130 only)

系統時間設定畫面，可供使用者自行設定年份、月份、日期、小時及分鐘，每次更換電池時需再進入參數設定模式內進行時間更新。

校正

在測量模式下按 CAL 鍵即可進入校正模式，並可隨時按 MODE 鍵結束校正模式回到測量模式。

保養

1 電池更換：

a. 先關閉儀器電源。

b. 用十字起子將儀器背面四顆螺絲拆除。

c. 打開背蓋，將電池保護蓋移開。

d. 取出舊電池，放入新的 AA 電池。

e. 裝回電池保護蓋及背蓋，鎖上四顆螺絲。

電極清洗及保養：

本公司所生產之儀器在一般正常操作情況下，無須做任何保養，唯電極仍需定期的清洗及校正，以確保獲得精確穩定之測量值。

而電極的清洗週期需依測試水樣的污染程度而定，一般而言，最好能夠每星期定期清洗保養一次；

註：電極清洗週期須依水樣的污染程度而定，一般建議至少每星期清洗校正一次。
